Управление током в цепях — одна из базовых задач в электронике, от точности которой зависит стабильность и эффективность работы любых электрических устройств. Понимание принципов контроля тока позволяет не только проектировать, но и диагностировать схемы, от простых источников питания до сложных цифровых систем. https://hom-edu.ru/prakticheskaya-fizika-na-domu-rabota-s-diodami-i-tranzistorami-dlya-regulirovaniya-toka/

Диоды и транзисторы — ключевые полупроводниковые элементы, которые позволяют управлять направлением и величиной тока в электрических цепях. Диод, обладая односторонней проводимостью, пропускает ток только в прямом направлении, блокируя его при обратном включении. Это свойство делает его идеальным для выпрямления переменного тока, защиты схем от обратной полярности и построения логических элементов. Например, в простом выпрямительном мосте из четырёх диодов переменное напряжение преобразуется в пульсирующее постоянное, что является первым этапом в большинстве блоков питания.

Практическое применение диодов выходит далеко за рамки выпрямления. В цепях ограничения напряжения, например, стабилитроны используются для поддержания постоянного уровня напряжения, независимо от изменений входного сигнала. Это особенно важно в схемах с чувствительными компонентами, где превышение напряжения даже на доли вольта может привести к выходу из строя. Другой пример — использование диодов в импульсных источниках питания, где они предотвращают обратный ток через дроссель, обеспечивая эффективную передачу энергии.

Транзисторы, в свою очередь, выступают как управляемые ключи или усилители тока. Биполярный транзистор (BJT) управляет током между коллектором и эмиттером с помощью небольшого тока базы. Это позволяет усиливать слабые сигналы, например, в аудиотехнике, или коммутировать нагрузки в цифровых схемах. Полевой транзистор (MOSFET), в отличие от биполярного, управляется напряжением на затворе, что делает его более энергоэффективным и подходящим для высокоскоростных переключений, например, в процессорах или импульсных преобразователях напряжения.

Один из наглядных примеров управления током — использование транзистора в качестве регулятора яркости светодиода. Подавая на базу биполярного транзистора переменный ток через потенциометр, можно плавно изменять ток через светодиод, тем самым регулируя его яркость. В более сложных системах, таких как ШИМ-регуляторы (широтно-импульсная модуляция), транзистор быстро включается и выключается, обеспечивая среднее значение тока, пропорциональное длительности импульса. Такой метод позволяет эффективно управлять мощностью без значительных тепловых потерь.

Совместное применение диодов и транзисторов позволяет строить сложные функциональные узлы. Например, в H-мостовой схеме используются четыре транзистора и дополнительные диоды, чтобы управлять направлением вращения двигателя постоянного тока. Диоды здесь выполняют роль защитных элементов (свободных колец), подавляя выбросы напряжения, возникающие при резком отключении индуктивной нагрузки. Такие схемы широко применяются в робототехнике и автоматике.

Надёжное управление током невозможно без учёта тепловых и динамических характеристик компонентов. При проектировании важно учитывать максимальные токи, напряжения и рассеиваемую мощность. Например, транзистор, работающий в линейном режиме, может сильно нагреваться при высокой разнице между входным и выходным напряжением. В таких случаях предпочтительнее использовать импульсные схемы, где транзистор либо полностью открыт, либо закрыт, минимизируя потери энергии.

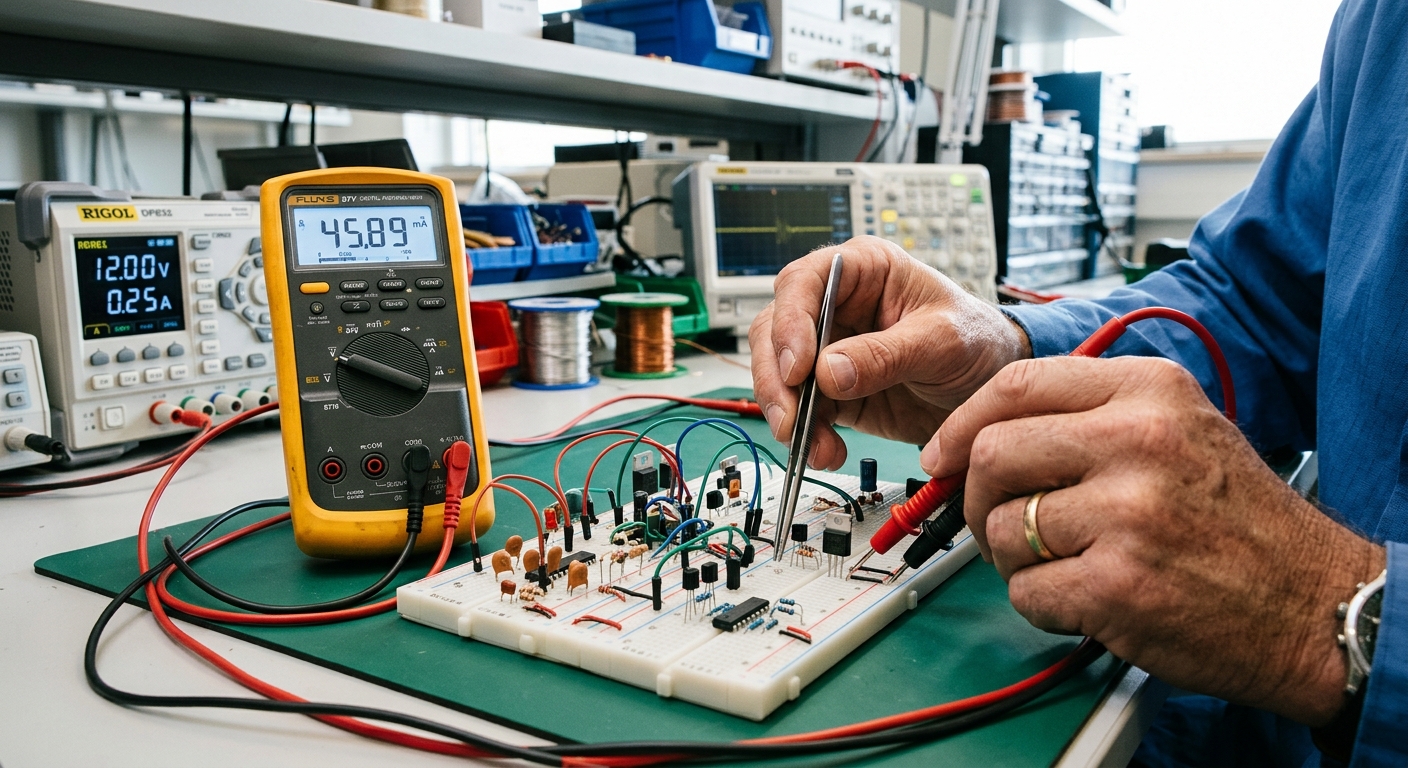

Практическое освоение управления током требует не только теоретических знаний, но и навыков работы с реальными компонентами. Построение простых схем на макетной плате, измерение токов и напряжений с помощью мультиметра, анализ поведения схем под нагрузкой — всё это помогает глубже понять физику процессов. Особенно полезны эксперименты с изменением параметров цепи: сопротивлений, ёмкостей, типов транзисторов и диодов — это позволяет наблюдать, как каждый элемент влияет на общий режим работы.

В современной электронике всё большее значение приобретает миниатюризация и энергоэффективность, что требует точного управления током на микроуровне. Здесь на первый план выходят MOSFET и специализированные ИС, но базовые принципы остаются неизменными. Даже в сложных микросхемах, таких как микроконтроллеры или операционные усилители, основой являются всё те же диоды и транзисторы, работающие в определённых конфигурациях.

Для студентов, радиолюбителей и инженеров практическое понимание управления током через полупроводниковые элементы — фундамент, на котором строится вся дальнейшая работа. Ошибки в расчёте токов, неправильный выбор компонентов или игнорирование тепловых режимов могут привести к сбоям в работе или полному выходу устройств из строя. Поэтому изучение реальных примеров, тестирование схем в лабораторных условиях и анализ осциллограмм являются неотъемлемой частью обучения.

В заключение, управление током в цепях с помощью диодов и транзисторов — это не просто набор теоретических принципов, а живая практика, лежащая в основе всей современной электроники. От простых сигналов до мощных нагрузок — эти компоненты обеспечивают контроль, защиту и преобразование энергии. Освоение их работы позволяет не только повторять существующие схемы, но и создавать новые, более эффективные и надёжные решения.
